型式 |
定格容量 |
|
LCH-5KN |
5kN |
509.9kgf |
LCH-10KN |
10kN |
1.019tonf |
LCH-20KN |
20kN |
2.039tonf |
LCH-30KN |
30kN |
3.059tonf |
LCH-50KN |
50kN |
5.099tonf |
LCH-100KN |
100kN |
10.19tonf |
LCH-200KN |
200kN |
20.39tonf |
LCH-300KN |
300kN |
30.59tonf |
LCH-500KN |
500kN |
50.99tonf |
|
仕 様 |
| 定格容量 ・・・・・・・・・・・ 5kN～500kN |
| 定格出力 ・・・・・・・・・・・ 1mV/V±1％ |
| 非直線性 ・・・・・・・・・・・ 0.3％R.O.（300kN～500kNは0.5％R.O.） |
| ヒステリシス ・・・・・・・・・ 0.3％R.O.（300kN～500kNは0.5％R.O.） |
| 繰り返し性 ・・・・・・・・・・ 0.1％R.O. |
| 推奨印加電圧 ・・・・・・・・・ 10V |
| 許容印加電圧 ・・・・・・・・・ 18V |
| 入出力抵抗 ・・・・・・・・・・ 350Ω±1％ |
| 絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上 |
| 温度補償範囲 ・・・・・・・・・ -10～+70℃ |
| 許容温度範囲 ・・・・・・・・・ -20～+80℃ |
| 温度による零点の影響 ・・・・・ ±0.01％R.O./℃ |
| 温度による出力の影響 ・・・・・ ±0.01％/℃ |
| 許容過負荷 ・・・・・・・・・・ 120％R.C. |
| ケーブル ・・・・・・・・・・・ φ6、4芯シールドケーブル3m |
|

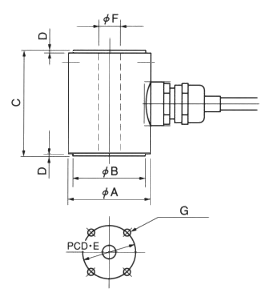

寸 法 表 |
型式 |
定格容量 |
φA |
φB |
C |
D |
φE |
φF |
G |
質量 |
LCH-5KN |
5kN |
40 |
35 |
50 |
1 |
24 |
10 |
2×4-M4深サ8 |
0.3 |
LCH-10KN |
10kN |
62 |
55 |
70 |
2 |
44 |
18 |
2×4-M5深サ8 |
0.95 |
LCH-20KN |
20kN |
62 |
55 |
70 |
2 |
44 |
18 |
2×4-M5深サ8 |
1 |
LCH-30KN |
30kN |
62 |
55 |
70 |
2 |
44 |
18 |
2×4-M5深サ8 |
1 |
LCH-50KN |
50kN |
62 |
55 |
70 |
2 |
44 |
18 |
2×4-M5深サ8 |
1 |
LCH-100KN |
100kN |
62 |
55 |
80 |
2 |
44 |
* |
2×4-M5深サ8 |
1.3 |
LCH-200KN |
200kN |
88 |
80 |
100 |
2 |
60 |
20 |
2×4-M8深サ12 |
2.9 |
LCH-300KN |
300kN |
100 |
90 |
120 |
2 |
70 |
20 |
2×4-M8深サ15 |
4.6 |
LCH-500KN |
500kN |
134 |
120 |
150 |
2 |
90 |
30 |
2×4-M10深サ16 |
11 |
| *LCH-100KNは、上・下より6mmだけφ18、貫通穴はφ12になります。 |
|
＊仕様及び寸法は予告無く変更する場合があります。 |
