型式 |
定格容量 |
|
DLC-1KN |
1kN |
101.9kgf |
DLC-2KN |
2kN |
203.9kgf |
DLC-5KN |
5kN |
509.9kgf |
DLC-10KN |
10kN |
1.019tonf |
DLC-20KN |
20kN |
2.039tonf |
DLC-50KN |
50kN |
5.099tonf |
DLC-100KN |
100kN |
10.19tonf |
DLC-200KN |
200kN |
20.39tonf |
DLC-500KN |
500kN |
50.99tonf |
DLC-1000KN |
1000kN |
101.9tonf |
|
仕 様 |
| 定格容量 ・・・・・・・・・・・ 1kN～1000kN |
|
精度 ・・・・・・・・・・・・・ 0.2％F.S.±1dig（1kN～5kN） 0.1％F.S.±1dig（10kN～50kN） 0.2％F.S.±1dig（100kN～1000kN） |
| 最大表示 ・・・・・・・・・・・ 5000（7セグメントLED H=15mm） |
| サンプルタイム ・・・・・・・・ 2.5回/秒 |
| アナログ出力 ・・・・・・・・・ 0～1V（1kΩ負荷以上） |
| 温度ドリフト ・・・・・・・・・ 0.05％F.S./℃ |
| 使用温度 ・・・・・・・・・・・ 0～50℃、湿度0～90％RH（結露不可） |
| 許容過負荷 ・・・・・・・・・・ 150％R.C. |
| 電源 ・・・・・・・・・・・・・ DC12V/AC100V（アダプター並用） |
|

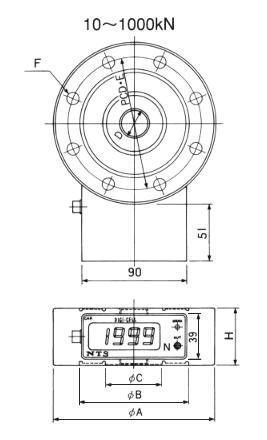

寸 法 表   |
型式 |
定格容 量 |
φA |
φB |
φC |
D |
E |
F |
G |
H |
質量 |
| DLC-1KN | 1kN |

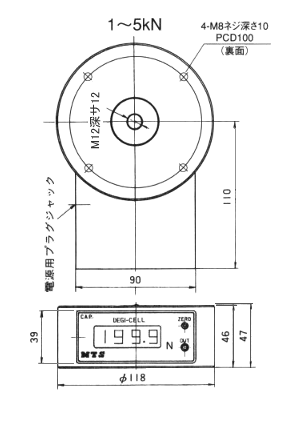

上左図参照下さい。 |
||||||||
| DLC-2KN | 2kN |
|||||||||
| DLC-5KN | 5kN |
|||||||||
| DLC-10KN | 10kN |
118 |
82 |
36 |
M18 P1.5 |
100 |
8-φ9 |
1 |
46 |
3 |
| DLC-20KN | 20kN |
118 |
82 |
36 |
M18 P1.5 |
100 |
8-φ9 |
1 |
46 |
3 |
| DLC-50KN | 50kN |
118 |
82 |
36 |
M18 P1.5 |
100 |
8-φ9 |
1 |
46 |
3 |
| DLC-100KN | 100kN |
138 |
94 |
48 |
M24 P2 |
116 |
8-φ11 |
1 |
50 |
5 |
| DLC-200KN | 200kN |
182 |
126 |
76 |
M39 P2 |
154 |
8-φ14 |
1 |
60 |
11 |
| DLC-500KN | 500kN |
226 |
153 |
92 |
M50 P2 |
190 |
12-φ18 |
1 |
90 |
23.5 |
| DLC-1000KN | 1000kN |
310 |
200 |
138 |
M76 P3 |
256 |
8-φ26 |
2 |
110 |
60 |
|
＊仕様及び寸法は予告無く変更する場合があります。 |
