型式 |
定格容量 |
|
PCW-100MP |
100MPa |
1019kgf/c㎡ |
PCW-200MP |
200MPa |
2039kgf/c㎡ |
|
仕 様 |
| 定格容量 ・・・・・・・・・・・ 100MPa、200MPa |
| 定格出力 ・・・・・・・・・・・ 1mV/V±1％ |
| 非直線性 ・・・・・・・・・・・ 0.5％R.O. |
| ヒステリシス ・・・・・・・・・ 0.5％R.O. |
| 繰り返し性 ・・・・・・・・・・ 0.1％R.O. |
| 推奨入力電圧 ・・・・・・・・・ 10V |
| 最大入力電圧 ・・・・・・・・・ 18V |
| 入出力抵抗 ・・・・・・・・・・ 350Ω±1％ |
| 絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上 |
| 温度補償範囲 ・・・・・・・・・ -10～+60℃ |
| 許容温度範囲 ・・・・・・・・・ -15～+80℃ |
| 温度による零点の影響 ・・・・・ ±0.02％R.O./℃ |
| 温度による出力の影響 ・・・・・ ±0.02％/℃ |
| 許容過負荷 ・・・・・・・・・・ 120％R.C. |
| ケーブル ・・・・・・・・・・・ φ10、4芯シールドケーブル3m付属 |
| 質量 ・・・・・・・・・・・・・ PCW-100MPは1.9kg（ケーブル含む） PCW-200MPは5.6kg（プロテクター含む、ケーブル含まず） |
|

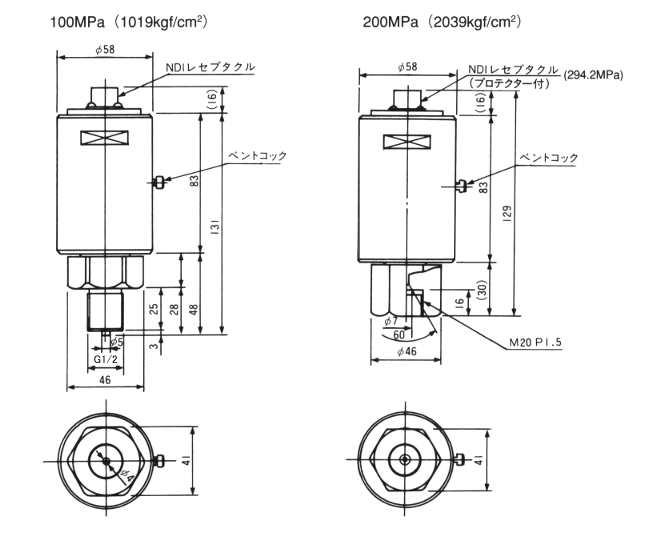

寸 法 図 | |
|
