型式 |
定格容量 |
|
PCH-S-1MP |
1MPa |
10.19kgf/c㎡ |
PCH-S-2MP |
2MPa |
20.39kgf/c㎡ |
PCH-S-5MP |
5MPa |
50.99kgf/c㎡ |
PCH-S-10MP |
10MPa |
101.9kgf/c㎡ |
PCH-S-20MP |
20MPa |
203.9kgf/c㎡ |
|
仕 様 |
| 定格容量 ・・・・・・・・・・・ 1MPa、2MPa、5MPa、10MPa、20MPa |
| 定格出力 ・・・・・・・・・・・ 約1.5mV/V±20％ |
| 非直線性 ・・・・・・・・・・・ 0.3％R.O. |
| ヒステリシス ・・・・・・・・・ 0.3％R.O. |
| 繰り返し性 ・・・・・・・・・・ 0.2％R.O. |
| 推奨入力電圧 ・・・・・・・・・ 5V |
| 最大入力電圧 ・・・・・・・・・ 10V |
| 入出力抵抗 ・・・・・・・・・・ 350Ω±1％ |
| 絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上 |
| 温度補償範囲 ・・・・・・・・・ -10～+60℃ |
| 許容温度範囲 ・・・・・・・・・ -15～+80℃ |
| 温度による零点の影響 ・・・・・ ±0.02％R.O./℃ |
| 温度による出力の影響 ・・・・・ ±0.03％/℃ |
| 許容過負荷 ・・・・・・・・・・ 120％R.C. |
| ケーブル ・・・・・・・・・・・ φ6、4芯シールドケーブル3m |
| 質量 ・・・・・・・・・・・・・ 約350g（ケーブル含む） |
|

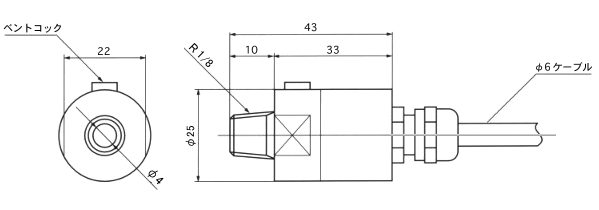

寸 法 図 | |
|
