型式 |
定格容量 |
|
PCD-1MP |
1MPa |
10.19kgf/c㎡ |
PCD-2MP |
2MPa |
20.39kgf/c㎡ |
PCD-5MP |
5MPa |
50.99kgf/c㎡ |
PCD-10MP |
10MPa |
101.9kgf/c㎡ |
PCD-20MP |
20MPa |
203.9kgf/c㎡ |
PCD-50MP |
50MPa |
509.9kgf/c㎡ |
|
仕 様 |
| 定格容量 ・・・・・・・・・・・ 1MPa～50MPa |
| 定格出力 ・・・・・・・・・・・ 1.5mV/V±20％（1MPaは約1mV/V） |
| 非直線性 ・・・・・・・・・・・ 0.5％R.O. |
| ヒステリシス ・・・・・・・・・ 0.5％R.O. |
| 繰り返し性 ・・・・・・・・・・ 0.5％R.O. |
| 推奨入力電圧 ・・・・・・・・・ 5V |
| 最大入力電圧 ・・・・・・・・・ 8V |
| 入出力抵抗 ・・・・・・・・・・ 350Ω±1％ |
| 絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上 |
| 温度補償範囲 ・・・・・・・・・ -10～+60℃ |
| 許容温度範囲 ・・・・・・・・・ -15～+80℃ |
| 温度による零点の影響 ・・・・・ ±0.08％R.O./℃ |
| 温度による出力の影響 ・・・・・ ±0.08％/℃ |
| 許容過負荷 ・・・・・・・・・・ 120％R.C. |
| ケーブル ・・・・・・・・・・・ φ6、4芯シールドケーブル3m |
|

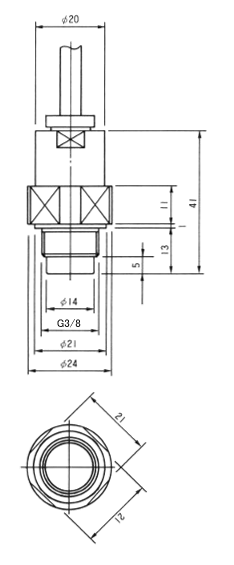

寸 法 表 | |
|
 |
