型式 |
定格容量 |
|
TCF-0.2N |
0.2N・m |
0.020kgf-m |
TCF-0.5N |
0.5N・m |
0.050kgf-m |
TCF-1N |
1N・m |
0.102kgf-m |
TCF-2N |
2N・m |
0.204kgf-m |
TCF-5N |
5N・m |
0.510kgf-m |
TCF-10N |
10N・m |
1.019kgf-m |
TCF-20N |
20N・m |
2.039kgf-m |
TCF-50N |
50N・m |
5.099kgf-m |
TCF-100N |
100N・m |
10.19kgf-m |
TCF-200N |
200N・m |
20.39kgf-m |
TCF-500N |
500N・m |
50.99kgf-m |
TCF-1000N |
1000N・m |
101.9kgf-m |
TCF-2000N |
2000N・m |
203.9kgf-m |
TCF-5000N |
5000N・m |
509.9kgf-m |
|
仕 様 |
| 定格容量 ・・・・・・・・・・・ 0.2N・m～5000N・m |
| 定格出力 ・・・・・・・・・・・ 1mV/V±1％（0.2N・mは0.7mV/V） |
| 非直線性 ・・・・・・・・・・・ 0.3％R.O.（0.2N・m～5N・mは0.5％R.O.） |
| ヒステリシス ・・・・・・・・・ 0.3％R.O.（0.2N・m～5N・mは0.5％R.O.） |
| 繰り返し性 ・・・・・・・・・・ 0.2％R.O. |
| 推奨入力電圧 ・・・・・・・・・ 10V（0.2N・m、0.5N・mは5V） |
| 最大入力電圧 ・・・・・・・・・ 18V（0.2N・m、0.5N・mは10V） |
| 入出力抵抗 ・・・・・・・・・・ 350Ω±1％ |
| 絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上 |
| 温度による零点の影響 ・・・・・ ±0.01％R.O./℃ |
| 温度による出力の影響 ・・・・・ ±0.01％/℃ |
| 許容過負荷 ・・・・・・・・・・ 120％R.C. |
| ケーブル ・・・・・・・・・・・ φ10、4芯シールドケーブル3m（500N・m以上） φ6、4芯シールドケーブル3m（1～200N・m） φ3、4芯シールドケーブル3m（0.2～0.5N・m） |
|

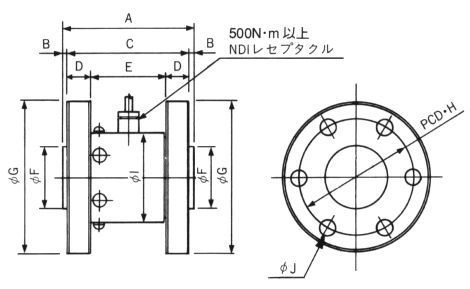

寸 法 表 | |
|
| |
|
＊質量はケーブル3mを含みます。 |
