仕 様 |
| 適合変換器 ・・・・・・・・・ ひずみゲージ式変換器 |
| 変換器入力電圧 ・・・・・・・ 0.5～3mV/V |
| 変換器印加電圧 ・・・・・・・ DC10V (オプションDC10V) |
| 変換器接続数 ・・・・・・・・ 350Ω1個（BV=10V）又は、120Ω1個（BV=5V） |
| 最大表示 ・・・・・・・・・・ 2000、4000、7995（内部切換） |
| 分解能 ・・・・・・・・・・・ 1/2000 |
| 表示器 ・・・・・・・・・・・ LED7セグメント赤LED（H=15mm） |
| サンプリングタイム ・・・・・ 200回以上（但し、アナログLPF 100Hz±dB）表示及び出力は、 約10回/秒 |
| ＺＥＲＯ調整範囲 ・・・・・・ 約±30％ |
| ＳＰＡＮ調整範囲 ・・・・・・ 約±20％ |
| 精度 |
| 非直線性 ・・・・・・・・・ ±0.1％ F.S.±1digit |
| ＺＥＲＯ点変化 ・・・・・・ ±0.05％F.S./℃ at20±15℃ |
| ＳＰＡＮ変化 ・・・・・・・ ±0.05％F.S./℃ at20±15℃ |
| 操作モード ・・・・・・・・・ PEAK,TRACK |
| 出力 |
| アナログ出力 ・・・・・・・ 約0～10V/5KΩ負荷/最大表示（2000又は4000） 約0～8V/5KΩ負荷/最大表示（7995） (アナログ出力は、PEAKホールド及びAUTO ZEROの動作をしません) |
| デジタル出力 ・・・・・・・ BCD、TTL正論理（オプション） |
| 設定器 ・・・・・・・・・・・ 4桁デジスイッチ2点 |
| 設定器出力 ・・・・・・・・・ ホールド信号入力後に出力 |
| 表示（ＬＥＤ） ・・・・・・ LOWER値≦表示値≦UPPER値：GO（赤色） 表示値 |
| 接点出力（ＩＣ） ・・・・・ LOWER値≦表示値≦UPPER値：GOリレーON 表示部 |
| 接点容量 ・・・・・・・・・ AC125V、DC24V 1A（抵抗負荷） 0.1A（誘導負荷） |
| コントロール信号 ・・・・・・ パルス幅50msec以上 接点又はオープンコレクター |
| ホールド信号 ・・・・・・・ ホールド信号入力後、判定結果を出力します。 |
| リセット信号 ・・・・・・・ オートゼロ及びホールドのリセットをします。 |
|
Ａ／Ｚ信号 ・・・・・・・・ TRD入力をデジタル的にキャンセルします。 (但しアナログ出力は含みません) |
| 使用温度範囲 ・・・・・・・・ 0～40℃ |
| 電源 ・・・・・・・・・・・・ AC100Vまたは200V 50/60Hz |
|

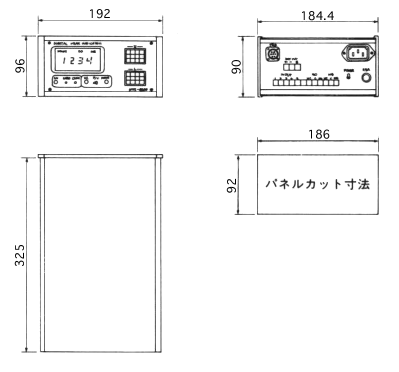

寸 法 図 | |
|
