仕 様 |
| 適合変換器 ・・・・・・・・・ ひずみゲージ式変換器 |
| 接続台数 ・・・・・・・・・・ 350Ω変換器4台まで(並列接続) |
| 変換器印加電圧 ・・・・・・・ DC5V |
| キャリブレーション方式 ・・・ デジタルキャリブレーション(内部演算による自動校正) |
分類 |
名称 |
方法 |
| (1)実負荷を使用しない方法 | ﾃﾞｼﾞﾀﾙｽﾊﾟﾝ | 変換器の定格重量値をｷｲ入力し、ｾﾞﾛをｻﾝﾌﾟﾙ入力する方式。 |
| (2)実負荷を使用する方法 | CALﾓｰﾄﾞ | 実負荷を使用してｾﾞﾛ、ｽﾊﾟﾝを校正する方法。 |
| FCALﾓｰﾄﾞ | 最小目盛、最大秤量を設定し実負荷を使用してｾﾞﾛ、ｽﾊﾟﾝを校正する方法。 |
| 測定範囲 |
| ゼロ調整範囲 ・・・・・・・ -0.3～3.0mV/V |
| スパン調整範囲 ・・・・・・ 0.5～3mV/V |
| 最小保証入力感度 ・・・・・ 1.2μV/d |
| 最大入力電圧 ・・・・・・・ 3.0mV/V |
| 最大表示 ・・・・・・・・・・ +2000(下桁5で+9995) |
| リニアリティ ・・・・・・・・ 0.1％F.S.±1Digit |
| Ａ／Ｄ変換 ・・・・・・・・・ 16回/sec |
| 温度特性 |
| ゼロ ・・・・・・・・・・・ 0.5μV/℃(Typ.) |
| スパン ・・・・・・・・・・ 30ppm/℃(Typ.) |
| パネル面 |
| 測定値表示 ・・・・・・・・ 7セグメント赤色LED4桁、文字高14mm極性表示LED1桁。 |
| 状態表示ＬＥＤ ・・・・・・ 赤色LED3個にてHI、LO、HOLD中を表示。 |
| キイスイッチ ・・・・・・・ 4個 |
| 各種機能 |
コンパレータ機能 ・・・・・ 上下限の設定及びHI、LOのオープンコレクタ出力が可能。 |
| ホールド機能 ・・・・・・・ デジタルピークホールド、サンプルホールドから選択 |
| アナログ出力 ・・・・・・・ 0～＋2V 設定によりスケーリング可能。 |
| 出力分解能 ・・・・・・・ 最大1/2000 |
| 温度係数 ・・・・・・・・ 100ppm/℃ |
| その他 ・・・・・・・・・・ ゼロ補正、キイ禁止機能があります。 |
| オプション |
| ＯＰ－４ ・・・・・・・・・ RS-232C出力 |
| ＯＰ－５ ・・・・・・・・・ カレントループ出力 |
| ＯＰ－７ ・・・・・・・・・ 4-20mAアナログ出力(供給電圧要す) |
| 一般仕様 |
| 電源 ・・・・・・・・・・・ AC85～110V 50/60Hz10VA |
| 使用温湿度範囲 ・・・・・・ -5℃～40℃、85％RH以下 (但し結露しないこと) |
| 外形寸法 ・・・・・・・・・ 96×48×157mm(W×H×D) (パネルカット92×45) |
| 重量 ・・・・・・・・・・・ 約500g |
|

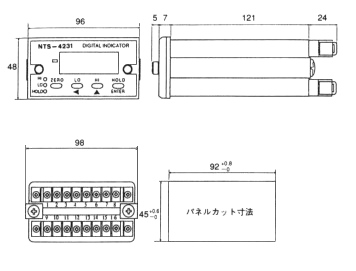

寸 法 図 | |
|
