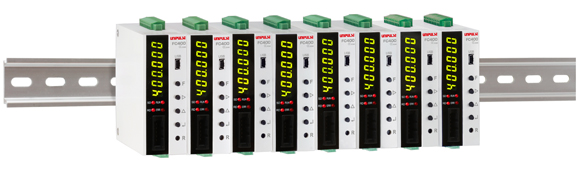

采用DIN导轨，可组装控制盘里节省空间
轻量小型的35 mm DIN导轨型
外形尺寸：34（W）×88（H）×91（D）mm（不含凸起部分）
重量：约 210 g

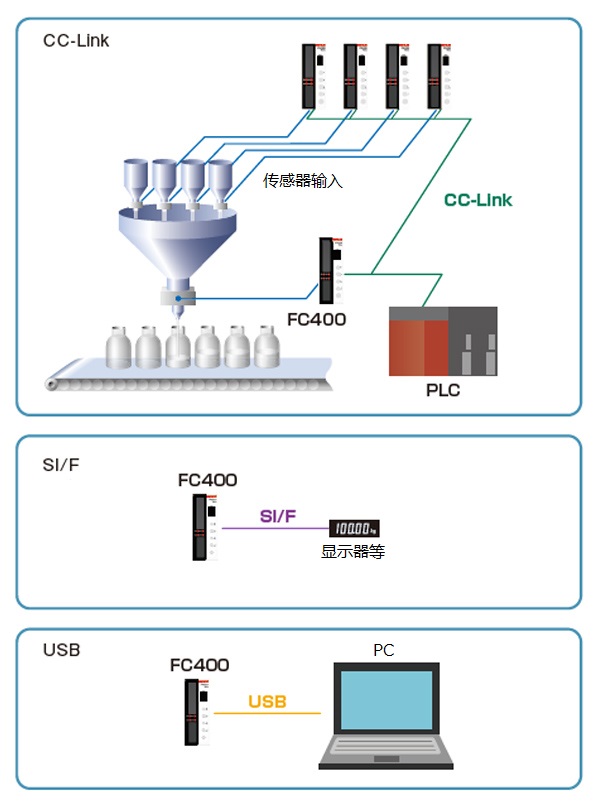

丰富的通讯接口
标配CC-Link、SI/F、USB通讯接口。

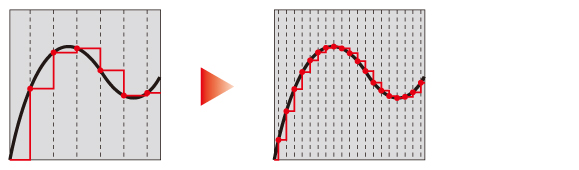

取样速度&示分辨率
拥有1200次/秒的A/D转换、1/100000的显示分辨率。
因A/D转换而实现快速准确的称重。
备有方便功能
■ 备有数字滤波器
抵抗外部振动，实现快速计量。
■ 自动调整滤波器功能
按钮后开始跟踪推荐滤波设定值。
■ 等价输入校准
只要输入就可校准与传感器的输出值相对应的重量值。
■ 多点校准功能
零点，量程和中间3点的校准，按传感器品质可调整直线性。
■ 标配称重序列模式
外部无需连接PLC等设备即可进行有序控制。
■ 传感器输入换算值功能
应变传感器连接后可显示换算电压值。
技术参数
| 模拟部分 | |
| 激励电压 | DC 5 V±5% 输出电流：90 mA DC 2.5 V±5% 出力電流：45 mA 切換可 比率方式（可以并联6个350 Ω的传感器） |
|---|---|
| 信号输入范围 | －2.5 ～ 5.1 mV/V |
| 零点调整范围 | 数字演算的自动调整方式 -0.5 ～ 2.0 mV/V |
| 量程调整范围 | 数字演算的自动调整方式 0.01 ～ 3.0 mV/V |
| 量程补正 | 多点校准：零点，量程和中间3点的校准，按传感器品质可调整直线性。 |
| UTMⅡ/UTMV使用时（脉冲输入 开路集电极） | 0.15 μV/count(min.) |
| 精度 | 非线性： 0.01% FS 以内 零点漂移： 0.0002% FS/℃ Typ 量程漂移： 1 ppm/℃ Typ |
| 滤波器 | 数字低通滤波器 可变：0.1 ～ 300 Hz 移动平均滤波 OFF, 2 ～ 512次 |
| A/D转换器 | 转换速度： 1200次/秒 转换分辨率： 24 bit（二进制） |
| 显示部分 | |
| 显示器 | 字高8 mm 七段绿色LED数字显示 |
|---|---|
| 显示値 | 6位 |
| 显示次数 | 1、3、6、13、25次/秒 |
| 状态显示 | RUN、SD、RD、ERR |
| 外部信号 | |
| 外部输出信号 （5点） |
可通过设定选择各个控制输出 晶体管的集电极输出 Vceo = 30 V、 Ic = 50 mA |
|---|---|
| 外部输入信号 （3点） |
可通过设定选择各个控制输入 接点（继电器，开关等）或者是无接点时（晶体管，集电极等） 同COM端短路的时候，变为ON * 请准备外部电源DC 24 V |
| 接口 | |
| USB | USB接口 |
|---|---|
| SIF | SI/F SI/F2线式串行接口 |
| CCL | CC-Link接口 |
| 一般性能 | |
| 电源电压 | DC 24 V（±15%） |
|---|---|
| 消耗电力 | 4 W typ. |
| 使用条件 | 温度…使用温度范围：-10℃ ～ ＋50℃ 保存温度范围：－20℃ ～ ＋85℃ 湿度…85% RH 以下（无凝露） |
| 外形尺寸 | 34（W）×88（H）×91（D）mm（不含凸起部分） |
| 重量 | 约 210 g |
| 符合CE标准 | EMC 指令 EN61326-1 |
| 附属品 | |
| 跳线 | 2 |
|---|---|
| 小型螺丝刀 | 1 |
| CC-Link接头 | 1 |
| 各種输入/输出接头 | 2 |
| 快捷手册 | 2 |
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
