●使用示例

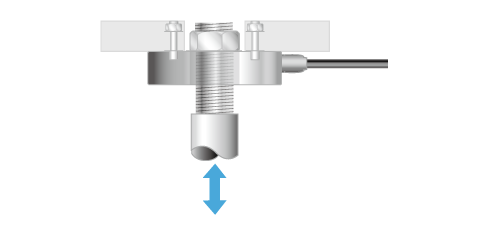

UCPI可以测量螺栓和螺母之间的轴向力，如下图所示，非常适合测量锚固拉力。
● 规格
| 模型 | UCPI- 1KN |
UCPI- 2KN |
UCPI- 5KN |
UCPI- 10KN |
UCPI- 20KN |
UCPI- 50KN |
|---|---|---|---|---|---|---|
| 额定容量 | 1kN | 2kN | 5kN | 10kN | 20kN | 50kN |
| 额定输出 | 约 2 mV/V | |||||
| 允许过载 | 150% 遥控 | |||||
| 零余额 | ±10%RO | |||||
| 非线性 | 0.1%RO以下 | 0.15%RO以下 | ||||
| 滞后现象 | 0.1%RO以下 | 0.15%RO以下 | ||||
| 重复性 | 0.1%RO以下 | |||||
| 补偿温度范围 | -10至+60℃ | |||||
| 允许温度范围 | -20至+70℃ | |||||
| 零点温度效应 | 0.1%RO/10℃以下 | |||||
| 温度对输出的影响 | 0.1%RO/10℃以下 | |||||
| 输入端子间电阻 | 约1000Ω | |||||
| 输出端子间电阻 | 约1000Ω | |||||
| 推荐施加电压 | 10V | |||||
| 最大施加电压 | 15V | |||||
| 绝缘电阻 （直流50V） |
1000MΩ以上 | |||||
| 电缆 | φ5 6芯屏蔽机器人电缆 前端3m柳线 | |||||
| 称重传感器材料 | 防锈的 | |||||
| 额定载荷下的 挠度 |
0.05毫米 | 0.06毫米 | 0.04毫米 | 0.05毫米 | 0.06毫米 | |
| 固有频率 | 5kHz | 7kHz | 10kHz | 10kHz | 13kHz | 13kHz |
| 重量 | 350克 | 410克 | 630克 | |||
| RoHS指令 | 2011/65/欧盟(EU)2015/863 | |||||

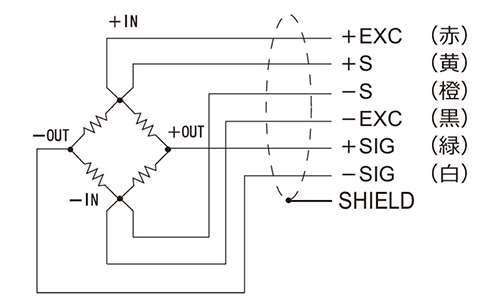

● 接线图

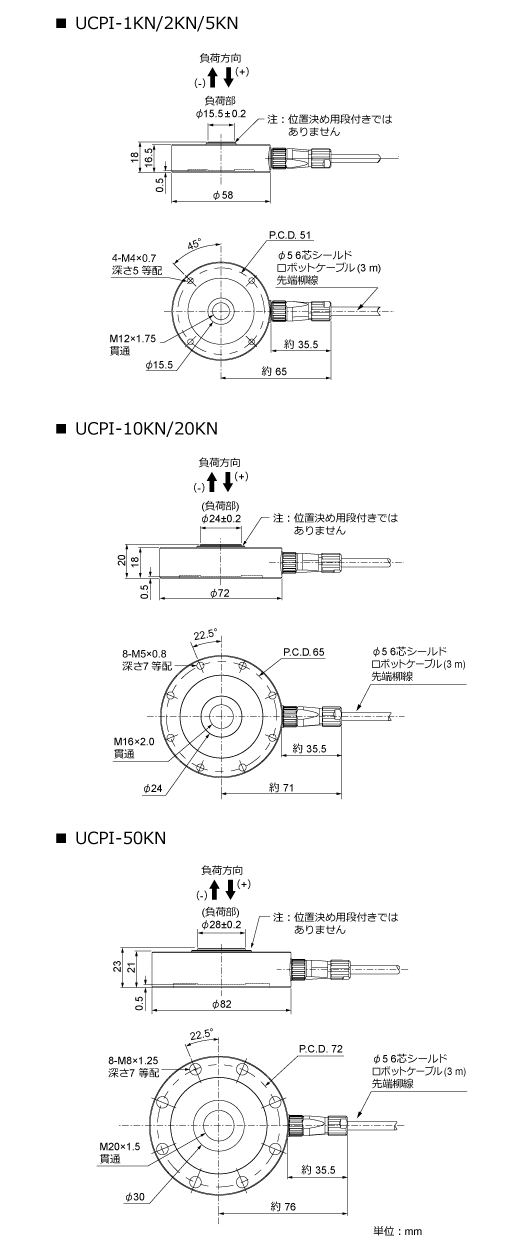

● 外形尺寸

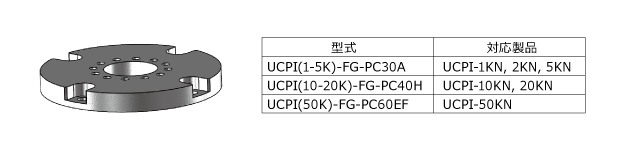

● 单独出售
THK 压力机可通过“UCPI 安装法兰”轻松安装。
