✔ 概要

期待已久的新系列推出！！带有5 kHz的高速响应和抗干扰强的数字信号输出。
● 与UTMⅡ相比，大幅降低了径向力、轴向力以及高速旋转时对精度的影响
● 可支持40000 rpm(0.05 ～ 10 N m）
● 0.05 ～ 10000 N m 17种规格
● 模拟频宽5 kHz(采样频率20 kHz)的响应性能
● 允许过载500%
● 扭矩输出±10 V
● RS-485通讯数字信号输出
● 可将轴变更为中空轴(0.5 ～ 10 N m)
● 不需要更换扭矩传感器！可测量两个量程进行切换。
・2 N m ←→ 0.1 N m　・5 N m ←→ 0.25 N m　・10 N m ←→ 0.5 N m
● 可通过外部信号数字归零
● 旋转信号脉冲输出(1转输出4个脉冲)
　 可支持60脉冲/旋转(0.05 ～ 10 N m)


✔ 承受径向力、轴向力的能力变得更强了

大幅减小了径向力和轴向力对扭矩有效精度的影响。




■ 为什么扭矩传感器会受到扭矩以外的力呢？

在测量扭矩连接轴时，无论如何都会发生下图所示的轴心误差。
联轴器是一种可以吸收这种不对中引起的径向力和轴向力的产品，
但是它又不能完全吸收，还是会影响扭矩检测。


■ 实验数据

上图表示固定额定扭矩2 N m的扭矩传感器一侧的轴端，在轴的另一侧的轴端通过轴承负载7 N的径向负载时的输出变化。
输出随旋转角度而变化。
与以往的扭矩传感器最大约0.1%的输出变化相对，UTMⅢ为0.01%以下的变化。

✔ 选项丰富

✔ 紧凑设计

✔ 增加外部调整零点的功能

✔ 频宽5 kHz、可调滤波器

✔ RS-485通讯数字信号输出

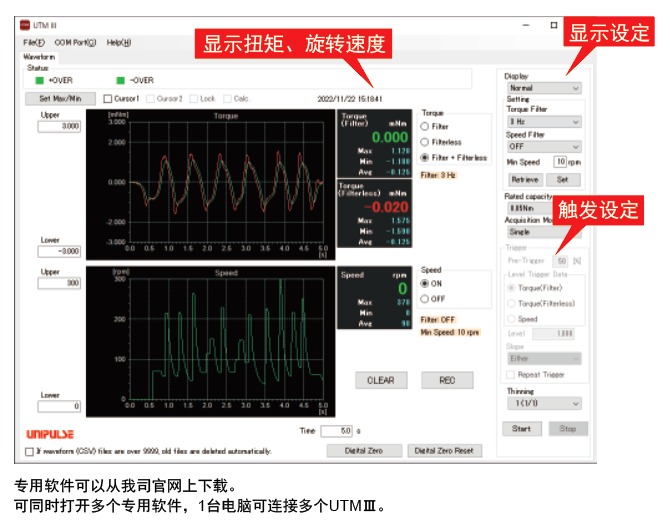

■ RS-485专用软件
扭矩显示滤波器前后的2种波形，可以确认滤波器的设定是否恰当。
・显示扭矩、转速的波形
・波形以CSV形式保存
・可保留时间、扭矩、旋转速度的数据。

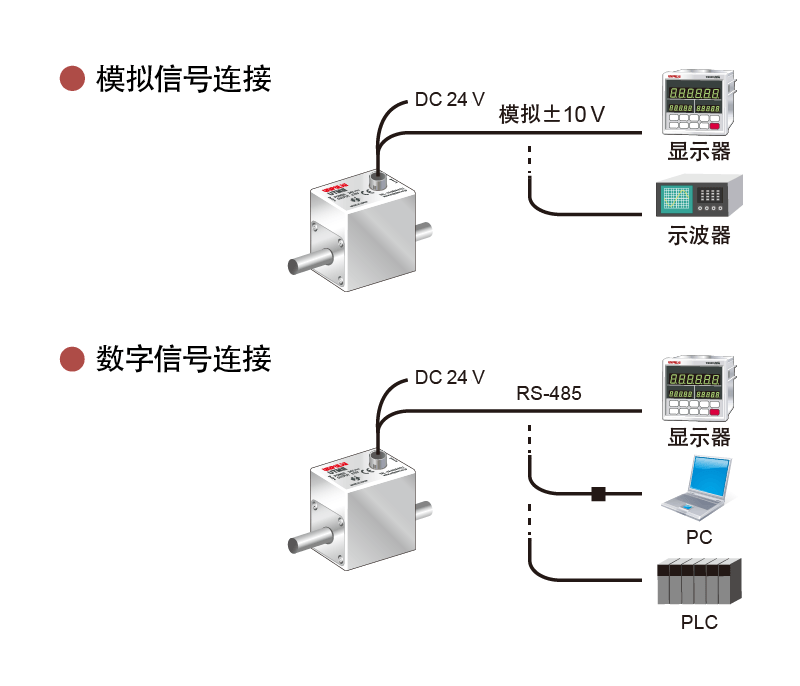

✔ 连接例

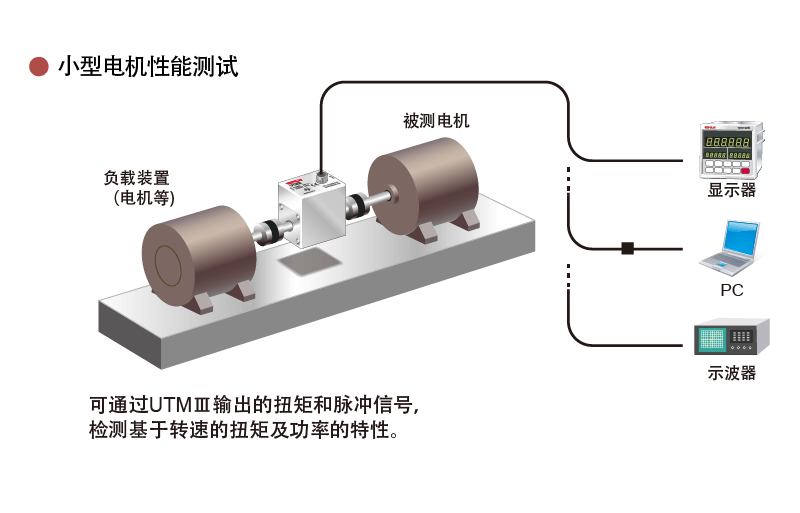

✔ 应用案例
