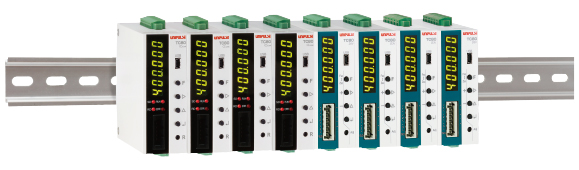

● 采用DIN导轨，可组装在电控柜里节省空间
轻量小型的35 mm DIN导轨型
外形尺寸：34（W）× 88（H）× 91（D）mm（不含凸起部分）
重量：约 230 g
● USB专用软件
通过USB通讯，可读取波形曲线、保持点的数据，还可以设定参数和实行校准。
● 技术参数
| 模拟部分 | |
| 信号输入范围 | -10 ～ 10 V(UTMⅢ）输入电阻1 MΩ以上 -5 ～ ＋5 V(UTMⅡ/UTMV)输入电阻1 MΩ以上 |
|---|---|
| 精度 | 非线性： 0.02% FS 以内 1 digit 以内 零点漂移： 0.2% mV/℃ RTI 以内 量程漂移：0.01%/℃ 以内 |
| 数字低通滤波器 | PASS,1 Hz ～ 1 kHz |
| A/D转换器 | 16000次/秒 分辨率：24 bit(二进制) 有效分辨率10 V的1/30000 |
| 转速用脉冲输入（集电极开路输入/UTMⅡ/ UTMV /UTMⅢ） | |
| 允许转速 | 依据：UTMⅡ/UTMV/UTMⅢ |
| 输入转速灵敏度 | 从15、10、5、3、2 rpm选择 *脉冲比例 4次/转时 从60、40、20、12、8 rpm选择 *脉冲比例 1次/转时 |
| 脉冲宽度检测的灵敏度 | 50 μs |
| 回路构成 | 无电压接点输入（-COM） 可连接集电极开路（Ic = 约 10 mA） |
| 选件脉冲 转速输入信号（脉冲输入 集电极开路）*UTMⅡ旋转编码器选件使用时 | |
| 允许转速 | 约 1000 rpm |
| 输入转速灵敏度 | 0.1 rpm |
| 脉冲宽度检测的灵敏度 | 5 μs |
| 回路构成 | 无电压接点输入（-COM） 可连接集电极开路（Ic = 约 10 mA） |
| 编码器输入（脉冲输入/集电极开路输入) | 与旋转编码器选件兼容 |
|---|
| 显示部分 | |
| 显示器 | 字高8 mm 七段绿色LED数字显示 |
|---|---|
| 显示内容 | 切换式数值显示（扭矩、转速、动力/角度） |
| 显示次数 | 可选择1、3、6、13、25次/秒 |
| 外部信号 | |
| 外部输出信号 （2点） |
可以通过设定选择各种控制输出 晶体管的集电极开路输出 Vceo = 30 V、 Ic = 50 mA |
|---|---|
| 外部输入信号 （1点） |
可以通过设定选择各种控制输入 接点（继电器，开关等）或 无接点（晶体管，光电耦合器等） 与COM端短接时为ON |
| 接口 | |
| USB | USB接口 |
|---|---|
| D3V | D/A转换电压输出(3 ch) |
| 485 | RS-485接口 |
| 一般性能 | |
| 电源电压 | DC 24 V ±15% |
|---|---|
| 消耗电量 | 6 W typ. |
| 使用环境 | 温度…使用温度范围 -10℃ ～ ＋50℃ 保存温度范围 －20℃ ～ ＋85℃ 湿度…85% RH 以下(无凝露) |
| 外形尺寸 | 34(W) × 88(H) × 91(D) mm (不含凸起部分) |
| 重量 | 约 230 g |
| 符合CE认证 | EMC指令：EN61326-1 |
| 附属品 | |
| 快捷手册 | 2 |
|---|---|
| 小型螺丝刀 | 1 |
| 各种输入/输出接头 | 3 |
| 接线安装工具 | 1 |
● 其他选购件
| 品名 | |
| CATM321 | UTMⅢ连接线 2 m 头部散状 |
|---|---|
| CATM351 | UTMⅢ连接线 5 m 头部散状 |
| CATM312 | UTMⅢ连接线 10 m 头部散状 |
| CATM21 | UTMⅡ连接线 2 m 头部散状 |
| CATM51 | UTMⅡ连接线 5 m 头部散状 |
| CATM12 | UTMⅡ连接线 10 m 头部散状 |
| CATM(R)321 | UTMⅢ旋转编码器连接线 2 m 头部散状 |
| CATM(R)351 | UTMⅢ旋转编码器连接线 5 m 头部散状 |
| CATM(R)21 | UTMⅡ旋转编码器连接线 2 m 头部散状 |
| CATM(R)51 | UTMⅡ旋转编码器连接线 5 m 头部散状 |
| CATM(RC)321 | UTMⅢ(RC)连接线 2 m 头部散状 |
| CATM(RC)351 | UTMⅢ(RC)连接线 5 m 头部散状 |
| CA81-USB | miniUSB-电脑USB传输线 1.8 m |
| CN7A | D/A转换器(3ch)用接头（和附件一样） |
| CN74 | CC-Link接头(和附件一样) |
| CN75 | CC-Link接头（分支连接器Y型） |
| CN76 | CC-Link接头（终端电阻连接器） |
| CN85 | 电源/传感器/RS-485用的13p端子（和附件一样） |
| CN87 | 外部I/O用的10p端子（和附件一样） |
| E04SR211132 | 铁氧体磁芯 |
| TSU03 | 雷击电涌模块（DC专用） |

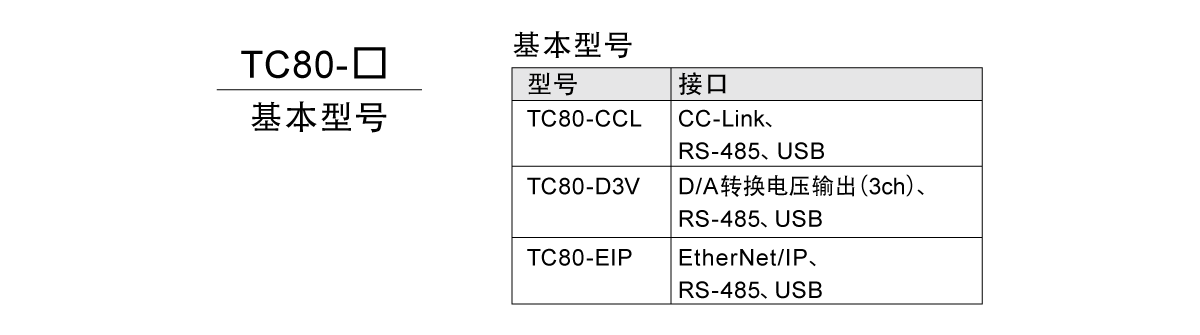

● 型号构成
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
