● 规格
UCW2-10N、20N
| 模型 | UCW2-10N | UCW2-20N |
|---|---|---|
| 额定容量 | 10N | 20N |
| 额定输出 | 约 0.5 mV/V | |
| 允许过载 | 200% 遥控 | |
| 零余额 | ±20%RO | |
| 非线性 | 0.3% RO 以下 | |
| 滞后现象 | 0.2% RO 以下 | |
| 重复性 | 0.1%RO以下 | |
| 补偿温度范围 | 0至+60℃ | |
| 允许温度范围 | -10至+70℃ | |
| 零点温度效应 | 1%RO/10℃以下 | |
| 温度对输出的影响 | 1%RO/10℃以下 | |
| 输入端子间电阻 | 约350Ω | |
| 输出端子间电阻 | 约350Ω | |
| 推荐施加电压 | 2.5V | |
| 最大施加电压 | 5V | |
| 绝缘电阻（DC50V） | 1000MΩ以上 | |
| 电缆 | φ1.6 4芯屏蔽电缆 前端0.5m柳线 | |
| 称重传感器材料 | 防锈的 | |
| 额定载荷下的挠度 | 0.003毫米 | |
| 固有频率 | 110kHz | 140kHz |
| 重量 | 1克 | |
| RoHS指令 | 2011/65/欧盟(EU)2015/863 | |
UCW-50N、100N、200N、500N
| 模型 | UCW-50N | UCW-100N | UCW-200N | UCW-500N |
|---|---|---|---|---|
| 额定容量 | 50N | 100N | 200N | 500N |
| 额定输出 | 约 1 mV/V | |||
| 允许过载 | 200% 遥控 | |||
| 零余额 | ±10%RO | |||
| 非线性 | 0.3% RO 以下 | |||
| 滞后现象 | 0.2% RO 以下 | |||
| 重复性 | 0.1%RO以下 | |||
| 补偿温度范围 | 0至+60℃ | |||
| 允许温度范围 | -10至+70℃ | |||
| 零点温度效应 | 0.5%RO/10℃以下 | |||
| 温度对输出的影响 | 0.5%RO/10℃以下 | |||
| 输入端子间电阻 | 约350Ω | |||
| 输出端子间电阻 | 约350Ω | |||
| 推荐施加电压 | 2.5V | |||
| 最大施加电压 | 5V | |||
|
绝缘电阻 （DC50V） |
1000MΩ以上 | |||
| 电缆 | φ1.6 4芯屏蔽电缆 前端0.5m柳线 | |||
| 称重传感器材料 | 防锈的 | |||
|
额定载荷下的 挠度 |
0.003毫米 | 0.004毫米 | 0.004毫米 | 0.005毫米 |
| 固有频率 | 110kHz | 120kHz | 120kHz | 120kHz |
| 重量 | 2克 | |||
| RoHS指令 | 2011/65/欧盟(EU)2015/863 | |||

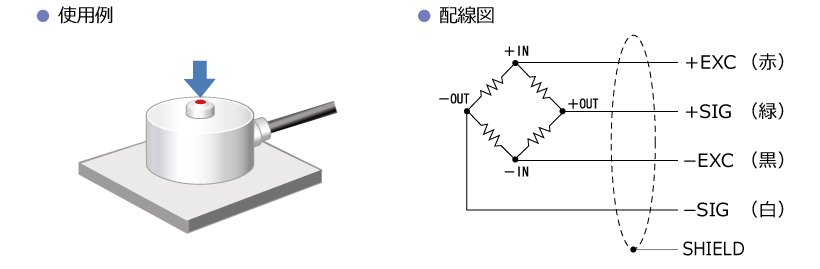

● 使用示例/接线图
● 外形尺寸
