主な仕様
| 単位 | 定格容量 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N | 5 | 10 | 20 | 50 | 100 | 200 | 500 | ||||||
| kN | 1 | 2 | 3 | 5 | 10 | 20 | 40 | 50 | 100 | 200 | 500 | 1000 | |
| 型式 | TC-BAF☐☐KN-G |
|---|---|
| 定格容量 | 40kN 精度範囲（20kN 〜40kN） |
| 50kN 精度範囲（20kN 〜50kN） | |
| 許容過負荷 | 120％R.C. |
| 定格出力 | 1mV/V以上 |
| 直線性 | ±3％R.O. |
| ヒステリシス | ±3％R.C. |
| 許容印加電圧 | 10V |
| 入力端子間抵抗 | 350Ω±15Ω |
| 出力端子間抵抗 | 350Ω±15Ω |
| 絶縁抵抗 | 500MΩ以上（DC50V 印加） |
| 補償温度範囲 | -0℃～50℃ |
| 許容温度範囲 | -10℃～60℃ |
| 零点の温度影響 | ±0.8％R.O./10℃ |
| 出力の温度影響 | ±0.8％R.C./10℃ |
| ケーブル | φ3、4 芯シールドケーブル、 5m 直結 、先端バラ |
| 本体材質 | カバー：ステンレス、本体：鉄 |
| 校正方法 | 上記仕様は弊社検定器での仕様です |
| 注記 | 「精度範囲」とは直線性・ヒステリシスが仕様値内である荷重範囲を示します。 |
| 環境対応 | RoHS（10物質） |

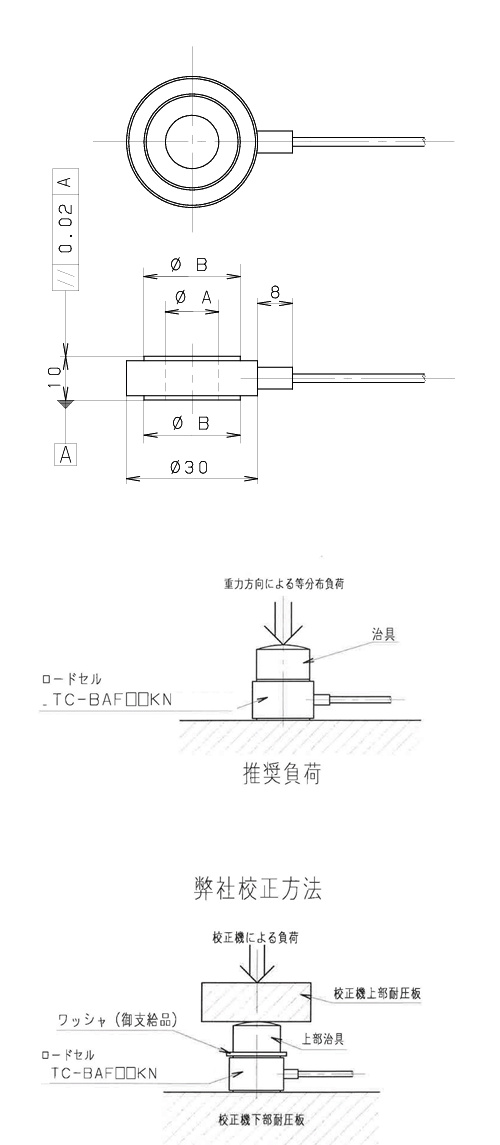

外形寸法図
| 型式 | 定格容量 | φA | φB |
|---|---|---|---|
| TC-BAF 40KN-G | 40kN (4.08tf) | 6.2 | 13 |
| TC-BAF 50KN-G | 50kN (5.1tf) | 8.2 | 16 |
