主な仕様
| 单元 | 额定容量 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 氮 | 2.9 | 5.9 | 14.7 | 19.6 | 29.4 | 49 | 69.6 | 98 | 147 | 196 | 294 | 第490章 | 980 |
| 千牛 | 1.47 | 1.96 | 2.45 | 2.94 | 4.9 | 7.35 | 9.8 | 19.6 | 49 | ||||
| 额定容量 | 质量（大约） |
|---|---|
| 2.94kN (300kgf) | 0.9公斤 |
| 4.9kN (500kgf) | 0.9公斤 |
| 9.8kN（1000公斤力） | 0.9公斤 |
| 19.6kN (2000kgf) | 0.9公斤 |
| 49kN (5000kgf) | 1.9公斤 |
| 模型 | 3510 |
|---|---|
| 允许过载 | 150%RC |
| 额定输出 | 2mV/V（额定输出误差±0.1%） |
| 零余额 | ±2%RO |
| 整体准确度 | ±0.03%RO |
| 最大施加电压 | 15V |
| 输入端子间电阻 | 380Ω±10Ω（49kN：400Ω±20Ω） |
| 输出端子间电阻 | 355Ω±5Ω（49kN：375Ω±25Ω） |
| 绝缘电阻 | 2000MΩ以上 |
| 补偿温度范围 | -10℃～40℃ |
| 允许温度范围 | -20℃～70℃ |
| 零点温度效应 | ±0.0035%RO/℃ |
| 温度对输出的影响 | ±0.0014%负载/℃ |
| 电缆 | φ5.6，6芯屏蔽电缆，5m直连，松端 |
| 本体材质 | 防锈的 |
| 推荐拧紧扭矩 | 136N·m(2.94kN～19.6kN), 205N·m(49kN) |
| 额定挠曲量 | 0.4mm以下 |
| 30分钟后归零 | ±0.025%负载 |

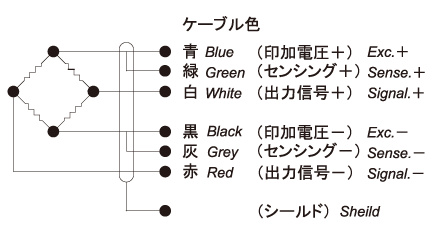

| 电缆颜色 | |
|---|---|
蓝色的 |
施加电压(EXC)+ |
绿色的 |
传感（SEN）+ |
白色的 |
输出信号（SIG）+ |
黑色的 |
施加电压 (EXC) - |
灰 |
传感（SEN）- |
红色的 |
输出信号（SIG）- |
| 盾 | |

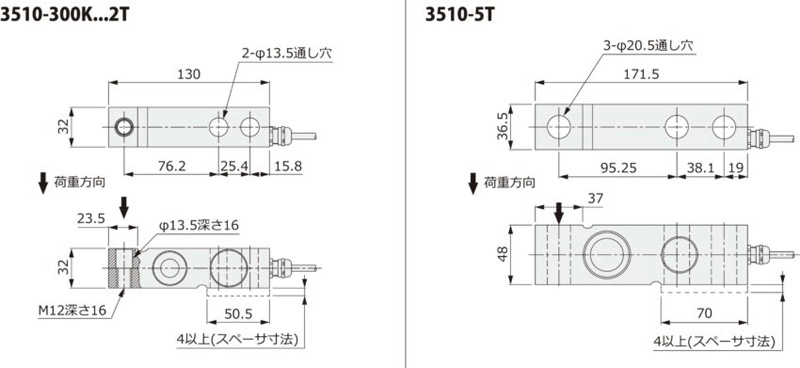

外形寸法図
