日本TEAC 加算型ジャンクションボックス BX-110A

主な仕様

型式	BX-110A
ロードセル和算数	4点まで（4式）端子数7極 (リモートセンスに対応。TEDSには非対応。)
計器側接続端子	7極 1口
ケーブルグランド	適合ケーブル外形：φ10
接続端子線径	最大2.5mm2
ロードセル感度範囲	0.6～3.0mV/V
補正方法	ポテンショメーター
補正範囲	約±1％
温度範囲	−40℃～85℃ ※但しロードセルとBX-110Aどちらか温度範囲の小さい方を優先。
保護等級	IP67相当
推奨印加電圧	5～20V
最大印加電圧	30V ※但しロードセルとBX-110Aどちらか印過電圧の小さい方を優先。
外形寸法	160W×130H×70D(mm)
質量	約1.7kg

※本機は、リモートセンスに対応しています。
※TEDS は非対応です。TEDS 対応のロードセルのTEDS 信号を接続しないでください。

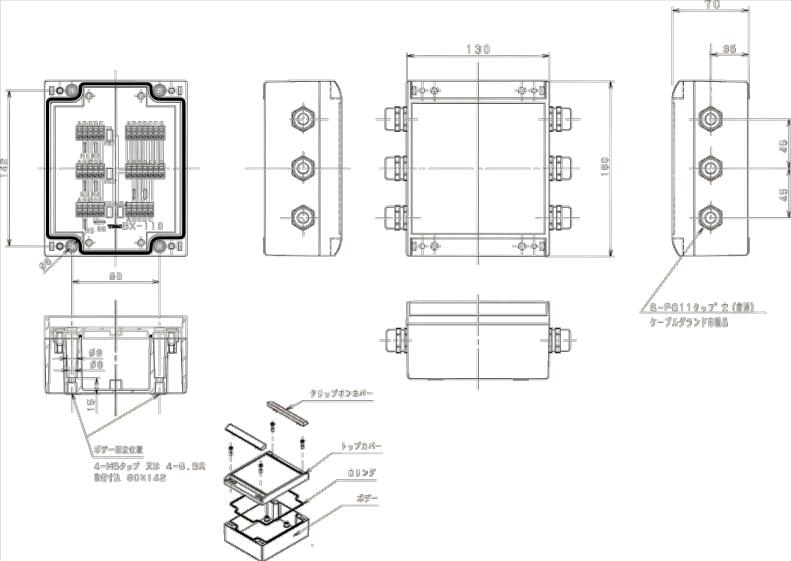

外形寸法図

外形寸法	160W×130H×70D(mm)
質量	約1.7kg
