压力机和压装的负载管理
使用 Z 轴上的称重传感器进行轴向力控制
机身紧凑/彩色显示屏
紧凑的机身

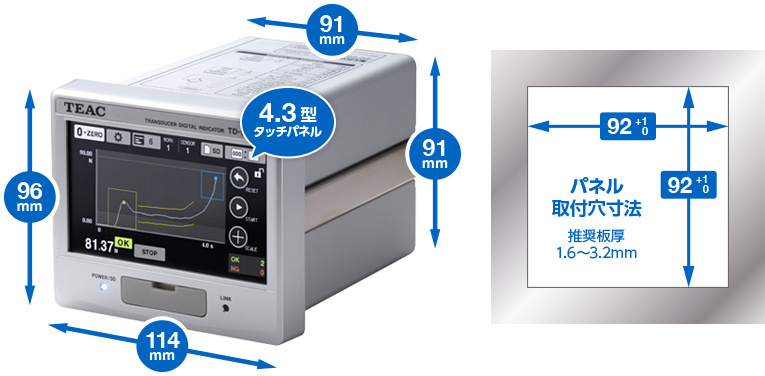

配备 4.3 英寸宽触摸屏显示器，采用通用 DIN1/4（92 x 92 毫米）面板安装孔尺寸。
主屏幕
有指示值显示，可让您检查实时负载值和设置条件，以及波形显示模式，可让您实时判断波形的通过/失败。

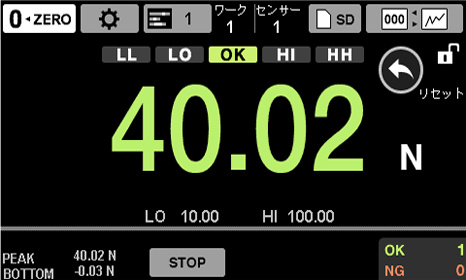

指示值显示

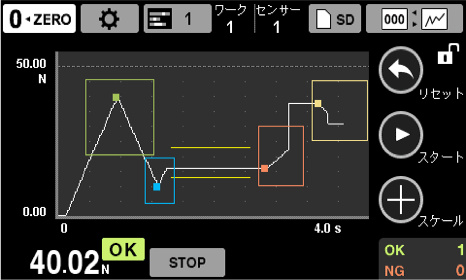

图形显示
*打开电源后，将显示上次关闭电源时的屏幕（指示值屏幕或波形屏幕）。
电源
额定值 DC24V±10% 13W
AC100~240V：使用 PA-91AC 适配器。（选项）
主な仕様

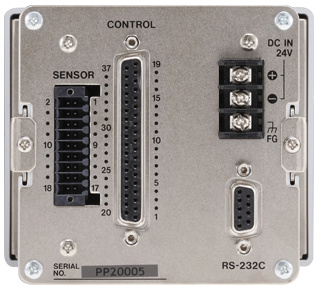

| 荷重 | ブリッジ電圧 | DC10V、5V、2.5V±10％ (電流最大30mA、リモートセンス使用可能) | |
|---|---|---|---|
| 信号入力範囲 | ±3.2mV/V | ||
| 等価入力/TEDS | 校正範囲 | 0.1mV/V～3.2mV/V | |
| 校正精度 | 0.1％F.S.以内 (弊社標準Φ8、6芯シールドケーブル、長さ1m、負荷抵抗350Ω、BV10V、3.2mV/Vの設定時) | ||
| 精度 | 直線性 | 0.01%F.S.+1Digit 以内 (入力 3.2mV/Vの時) | |
| ゼロドリフト | 0.5μV/℃ 以内 (入力換算値) | ||
| ゲインドリフト | ±0.005% F.S./℃以内 | ||
| A/D変換 | 24bit、5000回/秒、25000回/秒 | ||
| デジタルフィルター | 3、10、30、100、300、1000Hz(−6db/oct)、off より選択 | ||
| D/A出力 | AD変換と同じ周期で出力、絶縁出力、電圧出力±1～±10V (設定1Vステップ)、分解能 約1/59000 (±10V設定時)、または電流出力4～20mA、分解能 約1/43000 | ||
| TEDS機能 | IEEE1451.4 クラス2 ミックスモードインターフェース | ||
| 変位 | パルス | パルスタイプ | A/B相またはA相、差動方形波(RS-422適合) |
| 最大入力周波数 | 2MHz | ||
| 最大カウント値 | 15000000 | ||
| 電源出力 | DC+5V±10%、500mA | ||
| 電圧 | 入力 | ±5.2V | |
| ローパスフィルター | なし/10/30/100/300Hz | ||
| 電源出力 | DC12V±10%、250mA | ||
| 表示 | 4.3型 カラー液晶 (480×272ドット) | ||
| 指示値 | 表示範囲 | −32000 ～ 32000 | |
| 小数点 | 表示位置は選択可能 | ||
| 表示回数 | 4回/秒 | ||
| 外部入出力信号 | 入力 | 差動パルス変位センサー(A相、B相)、バックライト強制点灯、タッチパネル操作禁止、強制RESET、ワーク切換(4Bit)、ゾーン区間切換、結果クリア（測定結果リセット）、判定出力有効/無効、測定開始/終了、変位位置プリセット、デジタルゼロ フォトカプラにて本機回路と絶縁 |
|
| 出力 | 荷重判定出力(HH、HI、OK、LO、LL)、変位判定出力(HI、OK、LO)、ロードセル異常、測定完了、トリガ出力(1、2) オープンコレクタ出力 (フォトカプラにて本体回路と絶縁) |
||
| RS-232C | RXD、TXD | ||
| 電源 | 定格 DC24V±10% 13W AC100～240V：PA-91ACアダプタ使用（オプション） |
||
| 使用温度範囲 | 0℃～40℃ | ||
| 保存温度範囲 | −20℃～60℃ | ||
| 使用湿度範囲 | 85％RH以下 (非結露) | ||
| 適合規格 | CEマーキング、FCC（クラスA）、UL61010-1 | ||
| 外形寸法 (W×H×D) | 約114mm x 96mm x 140mm (突起部を含まず) | ||
| 質量 | 約960g (標準モデル) 約1.040g (EtherNet/IP™、CC-Link対応モデル) |
||
仕様および外観は、改善のため予告なく変更することがあります。
製品の改善により、取扱説明書のイラストなどが、一部製品と異なることがあります。あらかじめご了承ください。
本機との通信は、EtherNet/IP™・CC-LinkとUSB/RS232Cを使用することができますが、EtherNet/IP™・CC-Linkで制御している場合はUSB/RS232C制御を中止、反対にUSB/RS232Cで制御している場合はEtehrNet/IP™・CC-Linkからの制御を中止してご使用下さい。両方から同時に制御された場合の動作は保証できません。
