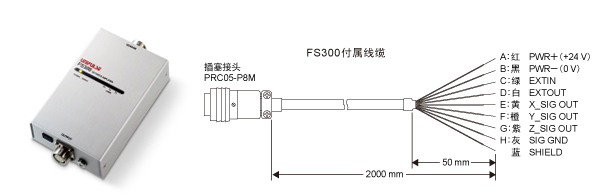

● 专用仪表 FS300
Fx, Fy, Fz（3轴）的额定容量为±5 V电压输出。
跟UPP-100NX3传感器连接，只需DC 24 V的电压。
● 技术参数
| 型号 | 传感器 : UPP-100NX3、仪表 : FS300 |
|---|---|
| 额定容量 | Fx, Fy : ±100 N、Fz : 100 N |
| 电源输入 | DC 24 V±15% |
| 消耗电流 | 150 mA 以下 |
| 负载信号输出 | Fx、Fy、Fz：±5 V |
| 负载电阻 | 2 kΩ 以上 |
| 响应速度 | 2 kHz |
| 输入出信号 | 输入：自动归零指令 输出：自动归零响应 |
| 允许过载 | 500 % FS |
| 非线性 | 0.5% FS 以下 |
| 滞后性 | 0.5% FS 以下 |
| 重复性 | 0.5% FS 以下 |
| 补偿温度范围 | 0 ～ +40℃ |
| 允许温度范围 | －10 ～ +50℃ |
| 零点的温度影响 | 0.5% FS/℃ 以下 |
| 输出的温度影响 | 0.05% FS/℃ 以下 |
| 传感器材质 | 铝合金 |
| 重量 | 传感器：70 g、仪表：180 g （不含线缆） |
| 传感器电缆线 | 屏蔽软电缆：1 m（含接头） |
※上述参数为传感器（UPP100NX3）与专用测力仪表（FS300）配套使用时的参数。
※Fz的0 ～ -5 V在以上精度的保证范围之外。

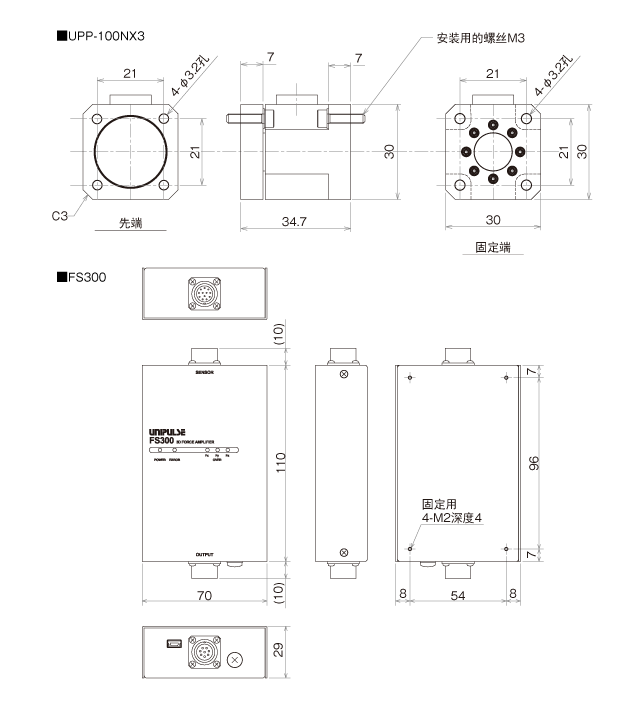

● 外形尺寸
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
