产品概要
● 容许过载500％ ! 超微型拉伸、压缩两用传感器
* 容量1N, 2N, 5N, 10N, 20N, 50N
* 超微型: 11W×14H×4D mm
* 容许过载500%的高刚性
* 最适合线张力测量以及注射针的针尖刺穿力试验
● 超小型
安装时节省空间。
● 安装简单

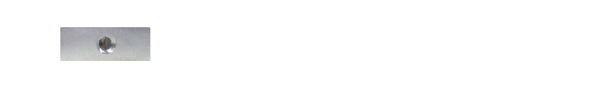

上下2端设有螺孔，便于与驱动机构前端的安装。
● 不易损坏
在微小负载检测中，尤为容易损坏。
由于安装于驱动机构部分，易造成线缆的断线。
允许过载500%！采用软线缆不易断线 ！
● 技术参数
| 型号 | USM-1N, 2N | USM-5, 10, 20, 50N | |
|---|---|---|---|
| 额定容量 | 1, 2 | 5, 10, 20, 50 | N |
| 额定输出 | 约0.4 | mV/V | |
| 允许超过负载 | 500 | %R.C. | |
| 零点平衡 | ±0.3 | mV/V | |
| 非线性 | 0.2 | 0.1 | %R.O. |
| 滞后性 | 0.2 | 0.1 | %R.O. |
| 重复性 | 0.1 | %R.O. | |
| 补偿温度范围 | －10～＋60 | ℃ | |
| 允许温度范围 | －20～＋70 | ℃ | |
| 零点的温度影响 | ±1 | %R.O./10℃ | |
| 输出的温度影响 | ±1 | %R.O./10℃ | |
| 输入端子间阻抗 | 约1000 | Ω | |
| 输出端子间阻抗 | 约1000 | Ω | |
| 推荐激励电压 | 5 | V | |
| 绝缘阻抗 | 1000以上 | MΩ | |
| 电缆线 | φ2 4芯屏蔽电缆线 1m 头部散状 | ||
| 电缆线配色 | ＋EXC：红 ＋SIG：绿 －EXC：（黑/蓝） －SIG:白 SHIELD |
||
| 传感器材质 | 铝合金 | ||
| 负载的弯度 | 1N：0.006 2N：0.007 5N：0.005 10N：0.011 20N：0.011 50N：0.023 |
mm | |
| 固有频率 | 1N：2.7 2N：3.1 5N：3.8 10N：3.3 20N：4.1 50N：4.3 |
kHz | |
| 重量 | 约2（不含电缆） | 约3（不含电缆） | g |

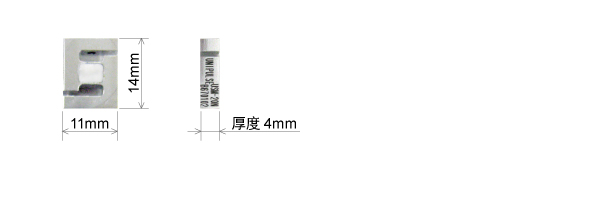

● 外形尺寸
