● 应用案例
● 测量原理
如右图所示，PS传感器，利用平板电容器的原理。
C为极板之间的电容、ε为探针与对电极之间的诱导率、g为距离、A为中心电极板的面积。这些关系可表达如下计算式。
如下图所示，通过交流恒流源驱动时，输出电压为：
输出和测定空隙有比例关系。
PS传感器，在防护电极与中心电极具有相同电位下进行驱动时，通过中心电极部分建立并行电场，获得高的直线性。
● 技术参数
■ 放大器技术参数
具有用单键的操作使输出为零的复位功能，NEAR/FAR LED显示器，多通道动作功能等，通过一台可以应用于各种各样的用途。
| 型式 | PS-IA |
|---|---|
| 标准输出电压范围 | 0 ～ 10 V |
| 输出终端 | BNC连接器 |
| 频率特性 | DC ～ 1 kHz |
| 使用温度范围 | +10 ～ +40℃ |
| 电源 | DC 24 V, 0.5 A 或AC 100 ~ 240 V(±10%)（使用附属的AC适配器） |
| 外形尺寸 | 110W×30H×162D mm |
| 重量 | 360 g（仅本机） |
■ 标准探头技术参数
因探头内部不含电子电路，可使探头结构紧凑。真空对应等，也可对应特别订货。
| 型号 | 外径 (mm) |
支距 (μm) |
量程 (μm) |
分辨率 (nmrms) |
直线性 (%) |
探头长度 (mm) |
电缆长度 (m) |
|---|---|---|---|---|---|---|---|
| △X□□-30 | 4 | 10 | 30 | 0.6 | ±0.05 |
5 10 30 |
2（标准） |
| △X□□-50 | 10 | 50 | 1 | ||||
| △X□□-100 | 10 | 100 | 2 | ||||
| △Y□□-50 | 6 | 10 | 50 | 1 | |||
| △Y□□-100 | 10 | 100 | 2 | ||||
| △Y□□-250 | 25 | 250 | 5 | ||||
| △Y□□-500 | 50 | 500 | 10 | ±0.1 | |||
| △Z□□-500 | 12 | 50 | 500 | 10 | ±0.05 |
10 30 |
|
| △Z□□-1000 | 100 | 1000 | 20 | ±0.1 | |||
| △T□□-3000 | 30 | 300 | 3000 | 60 | ±0.05 |
15 30 |
|
| △T□□-5000 | 500 | 5000 | 100 | ±0.2 |

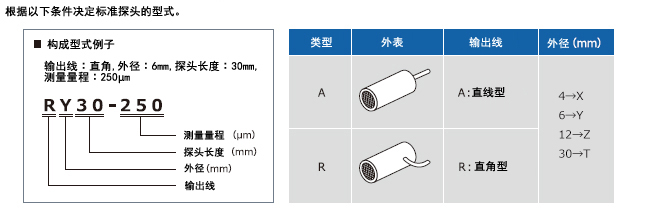

型号的△符号为传感器输出线位置选型，□□符号为探头长度（mm）选型
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
