● 技术参数
| 模拟部分 | |
| 激励电压 | DC 10 V±5% 输出电流120 mA 以内 远程操控方式(可以并联4个350 Ω的传感器) |
|---|---|
| 零点调整范围 | 0 ～ 約 2 mV/V 数字演算的自动调整方式 |
| 量程调整范围 | 0.3 ～ 2.0 mV/V 数字演算的自动调整方式 |
| 信号输入范围 | 0.0 ～ 2.0 mV/V |
| 灵敏度 | 0.3 μV/count(min.) |
| 精度 | 非线性：0.01%/FS 以内（Typ 0.005%/FS 常温） 零点漂移：0.1μV/℃ RTI 以内（Typ 0.08 μV/℃） 量程漂移：15 ppm/℃ 以内（Typ 5 ppm/℃） |
| 模拟滤波 | 贝塞尔低通滤波（-12 dB/oct.） 从2 Hz，4 Hz，6 Hz，8 Hz之间选择 |
| A/D转换器 | 速度…1000次/秒 分辨率…24 bit（二进制） |
| 设定部分 | |
| 设定项目 | ･ 定量/ 大投料/ 定量前/ 落差/ 过量/ 不足/ 上限/ 下限/ 零点附近/ 数字皮重 ･ 比较禁止时间/ 判断时间/ 终了输出时间/ 补偿投料时间/ AZ次数/ 判断次数/ 自动落差补偿系数/ 自动落差补偿平均次数/ 自动落差限制值 ･ 定量和过量，不足比较选择/ 上下限比较选择/ 零点附近比较选择/ 排料控制模式/ 数字去皮重有无/ 自动落差补偿有无/终了信号输入模式/ 过量，不足比较模式上下限比较模式/ 排料计量时净重值的反转 ･ 数字滤波/ MD时间/ MD幅度/ ZT时间/ ZT幅度/ 模拟滤波/ 稳定时滤波/ MD模式/ 选购件设定（选购件无，BCD，CC-link）/ SI/F G/N选择 ･ 砝码重量值/净重超载/ 毛重超载/ DZ限制值/ 小数点位置/ 重力加速度补偿/ 校正值LOCK（SOFT LOCK）/ 设定值LOCK（SOFT LOCK） ･ 单纯比较/ 序列模式选择/ 序列模式时投料补偿的有无/ 序列模式时零点附近确认有无/ 序列，模式时重量值确认有无 ･ 外部控制输出0选择/ 外部控制输出1选择/ 外部控制输出2选择/ 外部控制输出3选择/ 外部控制输出4选择/ 外部控制输出5选择/ 外部控制输出6选择 ･ 外部控制输入0选择/ 外部控制输入1选择/ 外部控制输入2选择/ 外部控制输入3选择/ 外部控制输入4选择 ･ 去皮重/ 去皮重复位/ 数字零点/ 数字零点复位/ 序列开始/ 序列停止/ 序列异常清零 ･ 零点校正/ 实物校正/ 等效输入校正/ 密码 |
|---|---|
| 输入/输出部分 | |
| 外部输出信号 (7点) |
根据各种控制输出的设定可以自由选择 零点附近/ 大投料/ 中投料/ 小投料/ 不足/ 适量/ 过量/ 终了/ 长时OFF/ 下限/ 上限/ 稳定/ 重量异常/ 序列异常/ 定量异常/ 运转中（RUN）/ 时钟（约1秒周期） 晶体管的集电极开关输出（Sink Type）: 晶体管ON的时候输出为LO（Vceo = 30 V(MAX), Ic = 50 mA（MAX） |
|---|---|
| 外部输入信号 (5点) |
根据各种控制输入的设定可以自由选择 数字零点复位/ 数字零点/ 去皮重/ 去皮重复位/ HOLD或者是判断/ 投料/ 排料/ 序列开始/ 序列停止/ 无功能 无电压接点输入（-COM）：接点（继电器，开关等）或者是（晶体管，集电极开关输出的TTL等）同COM端子短路的时候为ON |
| 接口 | SIF:2线式串口（标配）…尤尼帕斯制的打字机，外部显示器等连接用的专用接口 BCO:BCD输出接口（选购件）…将重量数数据传输到打字机，外围设备或者是电脑，PLC等的通讯接口 CCL:CC-Link通讯接口（选购件）…三菱通用PLC连接用接口 |
| 显示部分 | |
| 显示器 | 字高 8 mm 的红色LED显示（6位） |
|---|---|
| 显示值 | 5位 符号:最前一位显示负号 |
| 小数点 | 可以从0/0.0/0.00/0.000之中选择设定 |
| 显示次数 | 25次/秒（系统速度是1000次/秒） |
| 一般性能 | |
| 电源电压 | DC 24 V(±15%) |
|---|---|
| 消耗电力 | 4 W typ. |
| 使用条件 | 温度…使用温度范围:-10℃ ～ +40℃ 保存温度范围:-20 ～ +80℃ 湿度…85% RH(无凝霜) |
| 外形尺寸 | 67(W) × 185(H) × 120(D) mm (不含凸起部分) |
| 重量 | 约 1.2 kg |
| 附属品 | |
| 外部信号输入/输出信号用接头 | 1 |
|---|---|
| 跳线 | 2 |
| 安装用金属板（模块本体用） | 2 |
| 使用说明书 | 1 |
| BCD输出用接头（BCD输出选购件安装时） | 1 |
| CC-link用接头（CC-link选购件安装时） | 1 |
● 选购件
| 品名 | |
| BCO | BCD输出模块 |
|---|---|
| CCL | 三菱CC-Link接口 |
| 选购件可以安装的个数 | 1 |
● 其他选购件
| 品名 | |
| CN20 | 外部输入/输出用57系列14p接头 |
|---|---|
| CN51 | BCD输出用接头 |
| CN71 | CC-Link用接头 |
| CN72 | CC-Link用2列接头 |
| CN80 | 传感器输入接头端子 |

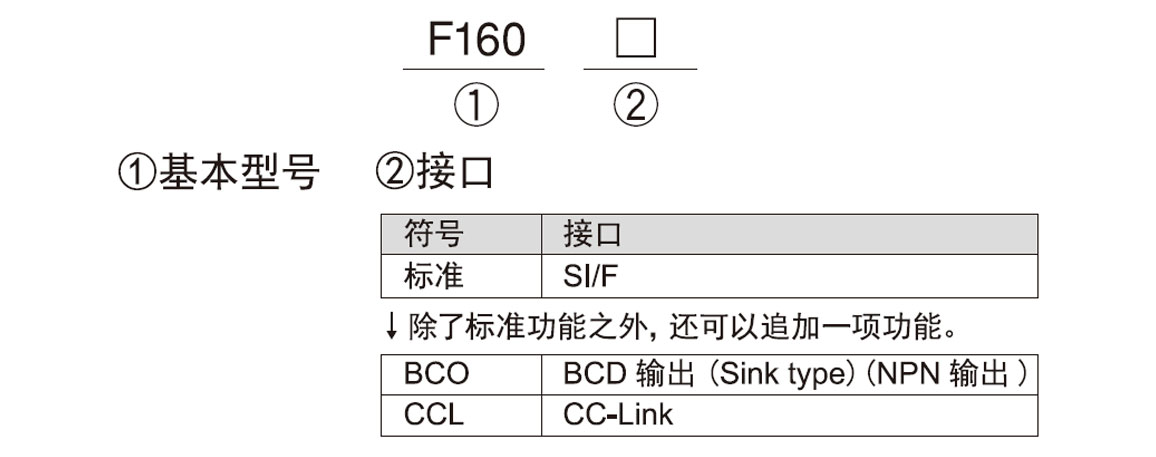

● 型号构成
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
